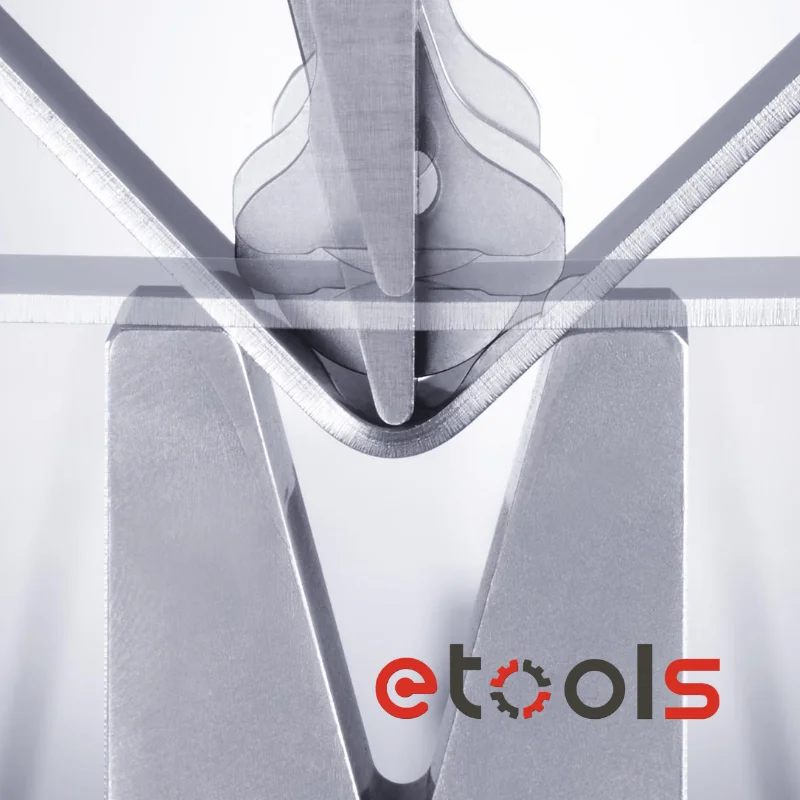

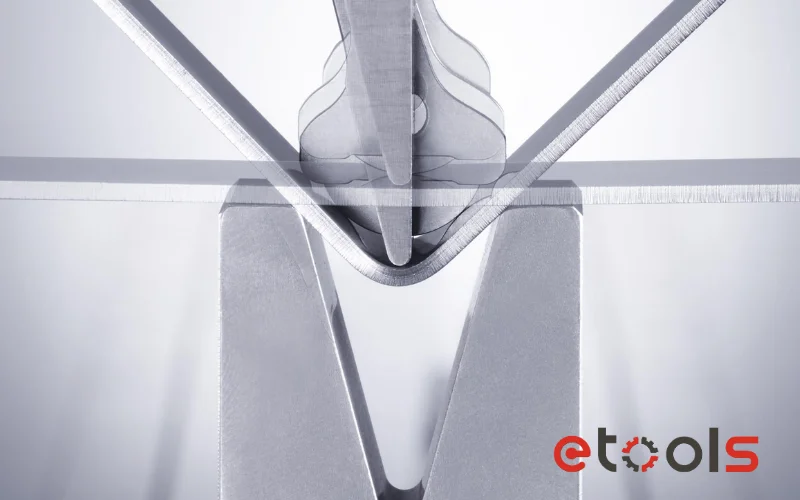

Tổng quan về dụng cụ chấn Trumpf

Trong quá trình chấn kim loại tấm, máy chấn là yếu tố quan trọng nhưng dụng cụ chấn cũng có ảnh hưởng trực tiếp đến khả năng gia công, độ chính xác và sự phù hợp với từng loại chi tiết. Một bộ dụng cụ chấn Trumpf phù hợp giúp máy có thể thực hiện nhiều dạng hình học khác nhau, đồng thời hỗ trợ rút ngắn thời gian thiết lập và đáp ứng những yêu cầu gia công đặc biệt.

TRUMPF cung cấp một danh mục dụng cụ chấn đa dạng, từ dụng cụ tiêu chuẩn đến dụng cụ nhẹ, dụng cụ tải nặng, dụng cụ có cảm biến và các giải pháp dụng cụ đặc biệt được phát triển theo yêu cầu. Bên cạnh việc cung cấp dụng cụ, TRUMPF còn hỗ trợ tư vấn, điều chỉnh dụng cụ tiêu chuẩn, phát triển dụng cụ riêng và dịch vụ mài lại dụng cụ.

Dụng cụ chấn tiêu chuẩn TRUMPF

Dòng dụng cụ tiêu chuẩn là một trong những nhóm sản phẩm chính của TRUMPF. Khách hàng có thể đặt dụng cụ theo bộ hoặc từng dụng cụ riêng lẻ tùy theo nhu cầu sản xuất.

TRUMPF hiện có hơn 150 phiên bản dụng cụ trên và dưới trong kho, cho phép đáp ứng nhiều dạng hình học chi tiết khác nhau. Điều này giúp doanh nghiệp có thêm lựa chọn khi gia công các loại chi tiết với hình dạng và yêu cầu chấn khác nhau.

Một điểm đáng chú ý là dụng cụ tiêu chuẩn TRUMPF được tích hợp Data Matrix Code. Mã này cho phép quét thông tin dụng cụ và hỗ trợ việc tự động tải dữ liệu dụng cụ vào hệ thống điều khiển. Nhờ đó, quá trình nhận diện và thiết lập dụng cụ có thể được thực hiện thuận tiện hơn trong môi trường sản xuất có mức độ tự động hóa cao.

Dụng cụ chấn nhẹ giúp thao tác thuận tiện hơn

Đối với công việc thiết lập dụng cụ thường xuyên, trọng lượng dụng cụ là một yếu tố cần được quan tâm. TRUMPF phát triển Lightweight Tools – dụng cụ chấn nhẹ nhằm giảm tải cho người vận hành trong quá trình thiết lập.

Theo thông tin chính thức, dụng cụ chấn nhẹ của TRUMPF có thể nhẹ hơn tới 35% so với thiết kế tiêu chuẩn. Các loại dụng cụ trên phổ biến cũng có phiên bản nhẹ.

Giảm trọng lượng dụng cụ có thể giúp quá trình lắp đặt và thay đổi dụng cụ thuận tiện hơn, đặc biệt trong môi trường thường xuyên thay đổi chương trình hoặc thiết lập máy.

Dụng cụ tải nặng cho tấm dày

Khi gia công tấm dày và các ứng dụng yêu cầu tải lớn, dụng cụ tiêu chuẩn có thể không phải lựa chọn phù hợp. TRUMPF cung cấp Heavy Duty Tools – dụng cụ tải nặng được thiết kế cho các ứng dụng gia công nặng.

Dòng dụng cụ này có thể sử dụng cho phạm vi tấm dày lên đến 30 mm và được thiết kế cho tải trọng lên đến 6.000 kN/m.

Ngoài dụng cụ trên và dưới, dòng dụng cụ tải nặng còn bao gồm các thành phần như adapter, holder, Z-tool và RollBend. TRUMPF cho biết nhóm dụng cụ này đặc biệt phù hợp với các máy khổ lớn thuộc TruBend Series 8000.

Dụng cụ có chiều rộng cối nhất quán

TRUMPF cũng cung cấp các dụng cụ dưới có consistent die width – chiều rộng cối nhất quán.bThiết kế này cho phép kết hợp các góc V khác nhau mà không cần thực hiện việc thay đổi hoặc cải tạo lại thiết lập dụng cụ. Nhờ đó, quá trình chuyển đổi giữa các yêu cầu chấn có thể được thực hiện nhanh chóng và thuận tiện hơn.

Hình học đặc biệt của dụng cụ còn mang lại một số lợi ích trong quá trình gia công, bao gồm:

• Giảm chiều rộng vết ép trên tấm kim loại.
• Tăng hiệu quả của bending foil.
• Hạn chế nguy cơ gây tổn thương bề mặt tấm.
• Hỗ trợ tạo các mặt bích có chiều dài tối thiểu ngắn hơn.

Những đặc điểm này đặc biệt đáng chú ý khi bề mặt chi tiết cần được bảo vệ trong quá trình chấn.

Sensor Tools – Dụng cụ cảm biến đo góc trực tiếp

Một nhóm dụng cụ đặc biệt của TRUMPF là Sensor Tools – dụng cụ cảm biến. Các dụng cụ này hoạt động dựa trên nguyên lý đo Automatically Controlled Bending (ACB). Cảm biến được tích hợp trực tiếp vào hình dạng của dụng cụ, cho phép thực hiện phép đo ngay trong vùng gia công.

Thay vì chỉ kiểm tra chi tiết sau khi chấn, hệ thống cảm biến hỗ trợ đo góc trực tiếp trong quá trình chấn. Điều này giúp TRUMPF hướng tới khả năng kiểm soát góc ngay trong quy trình gia công.

Đối với các ứng dụng chấn chữ U với cạnh dài, TRUMPF cũng cung cấp adapter phù hợp với sensor tools.

LASERdur ZN và LASERdur AL – Lớp phủ cho dụng cụ chấn

Trong quá trình chấn, sự mài mòn và ma sát giữa dụng cụ với vật liệu có thể dẫn đến hiện tượng bám vật liệu, đặc biệt khi gia công nhôm hoặc kẽm. Điều này có thể gây dấu trên bề mặt chi tiết và ảnh hưởng đến độ chính xác.

TRUMPF cung cấp các dụng cụ có lớp phủ LASERdur ZN và LASERdur AL để giải quyết vấn đề này.

Các lớp phủ được phát triển nhằm kết hợp:

• Độ cứng bề mặt cao.
• Đặc tính trượt tốt.
• Khả năng chống ăn mòn.
• Không cần làm sạch dụng cụ theo thông tin của TRUMPF.

Nhờ đó, lớp phủ giúp hạn chế hiện tượng bám nhôm hoặc kẽm do quá trình mài mòn vật liệu và giảm nguy cơ tạo dấu trên sản phẩm.

TecZone Bend và Tool Setup Optimizer

Dụng cụ chấn không chỉ liên quan đến phần cơ khí mà còn được kết nối với quá trình lập trình và chuẩn bị sản xuất. TRUMPF tích hợp Tool Setup Optimizer trong phần mềm lập trình TecZone Bend. Công cụ này kiểm tra những chi tiết nào cần sử dụng cùng loại dụng cụ và xác định cách kết hợp các trạm dụng cụ phù hợp.

Mục tiêu là giúp doanh nghiệp có thể chấn số lượng chi tiết lớn nhất với một lần thiết lập dụng cụ, qua đó hạn chế số lần thay đổi thiết lập trong quá trình sản xuất.

Đối với môi trường sản xuất nhiều mã hàng hoặc lot size nhỏ, khả năng tối ưu hóa thiết lập dụng cụ có thể giúp quá trình chuyển đổi giữa các chương trình thuận tiện hơn.

Dịch vụ điều chỉnh dụng cụ tiêu chuẩn

Không phải mọi chi tiết đều có thể được đáp ứng hoàn toàn bằng dụng cụ tiêu chuẩn. Vì vậy, TRUMPF cung cấp dịch vụ Modification of Standard Tools – điều chỉnh dụng cụ tiêu chuẩn.

Khi cần thiết, dụng cụ trên và dụng cụ dưới có thể được TRUMPF điều chỉnh theo yêu cầu. Một số dạng điều chỉnh được đề cập trên trang sản phẩm gồm:

• Thay đổi bán kính.
• Thay đổi hình dạng.
• Thay đổi góc.

Điều này tạo thêm khả năng sử dụng nền tảng dụng cụ có sẵn nhưng điều chỉnh để phù hợp hơn với yêu cầu gia công cụ thể.

Dụng cụ đặc biệt được phát triển theo yêu cầu

Đối với những ứng dụng không thể giải quyết bằng dụng cụ tiêu chuẩn, TRUMPF cung cấp Special Tools – dụng cụ đặc biệt. TRUMPF có thể tư vấn, phát triển, thiết kế và kiểm tra dụng cụ theo yêu cầu của khách hàng. Quá trình này được thực hiện dựa trên chi tiết, vật liệu và yêu cầu gia công cụ thể.

Danh mục dụng cụ đặc biệt trên trang TRUMPF bao gồm nhiều giải pháp cho những dạng chấn khác nhau, từ bản lề, profile chữ U đến tạo hình bán kính và các ứng dụng tạo hình đặc biệt.

Complete Hinge Tool – Dụng cụ chấn bản lề hoàn chỉnh

Complete Hinge Tool được thiết kế cho các loại bản lề có kích thước cố định về chiều dày tấm, đường kính bản lề và phạm vi bản lề.

Điểm đặc biệt là dụng cụ không cần sử dụng cữ chặn sau vì chức năng định vị đã được tích hợp trực tiếp trong dụng cụ. Nhờ đó, các chi tiết như bản lề cửa có thể được sản xuất nhanh chóng theo cấu hình phù hợp.

Pivoting Window Tool cho profile kín và chi tiết chữ U

Pivoting Window Tool được phát triển để chấn các profile kín hoặc chi tiết dạng chữ U. Dụng cụ sử dụng một pivoting adapter giúp lấy chi tiết ra khỏi dụng cụ dễ dàng hơn. Điều này đặc biệt hữu ích đối với các hình dạng mà việc tháo sản phẩm khỏi dụng cụ thông thường có thể gặp khó khăn.

Giải pháp này hướng đến việc giảm thời gian thao tác và tạo điều kiện thuận lợi hơn khi gia công các profile kín.

RollBend giảm chuyển động tương đối giữa dụng cụ và phôi

RollBend là một giải pháp dụng cụ đặc biệt của TRUMPF dành cho quá trình chấn. Trong quá trình chấn, tấm kim loại chịu áp lực đồng đều tại các vùng đỡ của các tấm bên. Theo TRUMPF, chuyển động tương đối giữa dụng cụ và phôi gần như được loại bỏ.

Đặc điểm này giúp RollBend trở thành một lựa chọn cho những ứng dụng cần kiểm soát tốt sự tiếp xúc giữa dụng cụ và vật liệu trong quá trình tạo hình.

Louver Tool tạo cửa gió trên vỏ kim loại

Louver Tool được sử dụng để tạo các cửa gió dạng louver bằng phương pháp tạo hình trên máy chấn. Các chi tiết louver thường được sử dụng làm khe thông gió trên vỏ hoặc housing. Dụng cụ này cho phép thực hiện quá trình tạo hình trên các đường bao dụng cụ kín, mở rộng phạm vi ứng dụng của máy chấn ngoài các thao tác gấp thông thường.

Forming Tool tạo chi tiết dạng tròn và bán kính

TRUMPF cũng cung cấp Forming Tool for Radius Bends, hay dụng cụ tạo hình cho các chi tiết có bán kính. Chi tiết dạng tròn được tạo ra thông qua sự khóa hình học giữa dụng cụ trên và dụng cụ dưới. Bán kính uốn được xác định bởi bán kính của dụng cụ và phụ thuộc vào các yếu tố như chiều dày tấm và loại vật liệu.

Một ứng dụng được TRUMPF đưa ra là tạo các chi tiết dạng tròn có thể sử dụng làm tay vịn cầu thang.

Tool for Wide U Part tạo profile chữ U cao

Đối với các profile chữ U rất cao, TRUMPF có Tool for Wide U Part. Dụng cụ cho phép tạo profile chữ U cao trong một bước. Để hạn chế tình trạng sản phẩm bị mắc trong cối, cơ cấu ejector và gas springs sẽ hỗ trợ đẩy profile ra khỏi dụng cụ dưới.

Giải pháp này giúp mở rộng khả năng gia công các dạng profile cao mà việc sử dụng dụng cụ thông thường có thể gặp hạn chế.

Large Rotating Jaw Tool cho chi tiết chữ U cao

Large Rotating Jaw Tool được thiết kế để tạo các chi tiết chữ U có chiều cao lớn. Các hàm xoay giúp bù hiện tượng đàn hồi trở lại của vật liệu do quá trình overbending. Nhờ đó, theo TRUMPF, không còn cần thực hiện riêng các bước pre-bending và folding trong những ứng dụng phù hợp.

Đây là một ví dụ cho thấy dụng cụ đặc biệt có thể được phát triển để giải quyết những hình học mà dụng cụ chấn thông thường khó xử lý.

TRUMPF Bending Foil bảo vệ bề mặt chi tiết

Bending Foil được đặt phía trên dụng cụ dưới trong quá trình chấn. Mục đích của foil là hạn chế các dấu vết có thể xuất hiện trên phôi do ma sát trực tiếp với dụng cụ kim loại. Đây là giải pháp đáng chú ý khi gia công những vật liệu hoặc bề mặt có yêu cầu cao về ngoại quan.

TRUMPF cũng cung cấp Die with R3 Catchment Radii với bán kính làm việc lớn hơn. Theo TRUMPF, những cối này được sử dụng để hạn chế nguy cơ rách foil và tránh các dấu mài mòn nhìn thấy được trên bề mặt khi chấn tấm có phủ foil.

Dịch vụ mài lại dụng cụ chấn TRUMPF

Dụng cụ chấn phải chịu tải liên tục trong quá trình sản xuất. Theo thời gian, ngay cả những vùng làm việc có độ bền cao cũng có thể xuất hiện dấu hiệu mài mòn.

TRUMPF cung cấp dịch vụ regrinding – mài lại dụng cụ chấn. Khách hàng có thể gửi dụng cụ đến TRUMPF để mài lại, sau đó nhận lại dụng cụ trong tình trạng phù hợp để tiếp tục tạo ra kết quả chấn có độ chính xác ổn định.

Một điểm đáng chú ý là TRUMPF cũng cung cấp dữ liệu 3D mới của dụng cụ sau khi mài, giúp dữ liệu kỹ thuật tiếp tục phù hợp với tình trạng dụng cụ sau quá trình phục hồi.

Tư vấn và phát triển dụng cụ theo yêu cầu

Bên cạnh việc cung cấp dụng cụ tiêu chuẩn, TRUMPF còn có đội ngũ chuyên gia công nghệ hỗ trợ tư vấn cho những yêu cầu đặc biệt.

Đối với các giải pháp phức tạp, chuyên gia TRUMPF có thể kiểm tra tính khả thi và cùng khách hàng phát triển giải pháp dụng cụ riêng. Điều này giúp dụng cụ được xem xét dựa trên yêu cầu thực tế của chi tiết và quy trình thay vì chỉ lựa chọn từ danh mục có sẵn.

Tổng quan các nhóm dụng cụ chấn TRUMPF

• Dụng cụ tiêu chuẩn: Hơn 150 phiên bản dụng cụ trên và dưới

• Dụng cụ nhẹ: Nhẹ hơn tới 35%, hỗ trợ thiết lập thuận tiện

• Dụng cụ tải nặng: Cho tấm dày đến 30 mm, tải đến 6.000 kN/m

• Dụng cụ chiều rộng cối nhất quán: Kết hợp nhiều góc V mà không cần thay đổi thiết lập

• Sensor Tools: Đo góc trực tiếp trong quá trình chấn

• LASERdur ZN / AL: Tăng độ cứng bề mặt, đặc tính trượt và chống ăn mòn

• Dụng cụ đặc biệt: Phát triển theo chi tiết và yêu cầu gia công

• Bending Foil: Hạn chế dấu do ma sát trên bề mặt phôi

• Dịch vụ mài lại: Phục hồi dụng cụ và cung cấp dữ liệu 3D mới

Các nhóm trên được tổng hợp từ danh mục Bending Tools chính thức của TRUMPF.

Dụng cụ chấn TRUMPF phù hợp với những nhu cầu nào?

Danh mục Bending Tools của TRUMPF không giới hạn ở một kiểu gia công cụ thể. Doanh nghiệp có thể lựa chọn dụng cụ tiêu chuẩn cho các công việc chấn thông thường, dụng cụ nhẹ để hỗ trợ thao tác thiết lập, dụng cụ tải nặng cho ứng dụng tấm dày hoặc sensor tools khi cần đo góc trực tiếp trong quá trình chấn.

Đối với những chi tiết có hình dạng đặc biệt, TRUMPF có thể phát triển dụng cụ riêng như dụng cụ bản lề, dụng cụ profile chữ U, dụng cụ tạo bán kính, RollBend, Louver Tool hoặc các giải pháp khác theo yêu cầu.

Nhờ kết hợp giữa danh mục dụng cụ, khả năng phát triển dụng cụ đặc biệt và dịch vụ kỹ thuật, TRUMPF hướng đến việc cung cấp giải pháp phù hợp với từng chi tiết và quy trình gia công cụ thể.

Etools – Cung cấp dụng cụ chấn TRUMPF

Etools cung cấp và tư vấn dụng cụ chấn TRUMPF cho các nhu cầu gia công kim loại tấm, từ dụng cụ tiêu chuẩn đến các giải pháp dụng cụ chuyên dụng.

Việc lựa chọn dụng cụ phù hợp cần dựa trên loại máy chấn, vật liệu, chiều dày tấm, hình dạng chi tiết, góc chấn và yêu cầu về bề mặt sản phẩm. Với các ứng dụng đặc biệt, khách hàng có thể xem xét giải pháp dụng cụ tùy chỉnh thay vì chỉ sử dụng dụng cụ tiêu chuẩn. Etools có thể hỗ trợ doanh nghiệp tìm hiểu các dòng dụng cụ chấn TRUMPF, hệ thống máy móc tự động hóa và lựa chọn giải pháp phù hợp với quy trình gia công thực tế.
